En photovoltaïque solaire, l'onduleur est un composant essentiel qui détermine l'efficacité avec laquelle votre système convertit la lumière du soleil en électricité utilisable. Parmi les architectures d'onduleurs, le micro-onduleur se distingue pour son optimisation au niveau des modules et sa flexibilité. Puisque Les micro-onduleurs sont de plus en plus privilégiés dans les installations solaires en toiture. — notamment lorsque la géométrie du toit, l'ombrage ou les possibilités d'expansion future sont importants — il est essentiel, tant pour les concepteurs de systèmes que pour les installateurs et les propriétaires, de comprendre comment ils fonctionnent et quand les utiliser.
En tant que fabricant d'accessoires électriques de haute qualité, HIITIO propose une gamme complète de micro-onduleurs intelligents (module unique, 2-en-1, ainsi 4-en-1Adapté aux systèmes photovoltaïques résidentiels et commerciaux, cet article explique ce qu'est un micro-onduleur, son fonctionnement, ses avantages et ses inconvénients, et comment les produits HIITIO répondent aux besoins concrets.
Qu'est-ce qu'un micro-onduleur ? — Définition et contexte de base
Un micro-onduleur est, en substance, un petit onduleur solaire ; mais au lieu de gérer la production de plusieurs modules simultanément, il gère la production d'un seul module (ou d'un petit groupe). Dans un système traditionnel, les panneaux solaires sont câblés en série (une « chaîne »), et le courant continu produit par l'ensemble de la chaîne est acheminé vers un onduleur centralisé. Avec un micro-onduleur, ou plus généralement avec électronique de puissance au niveau du module (MLPE) — chaque module est traité indépendamment.
Cette architecture signifie :
- La conversion CC-CA se produit sur (ou très près de) chaque module solaire.
- La sortie de chaque module est indépendante de celle de ses voisins.
- Le câblage en courant alternatif des modules est acheminé vers le bâtiment ou le réseau électrique, au lieu de transporter du courant continu haute tension sur de longues distances.
De ce fait, un système de micro-onduleurs se comporte très différemment — et souvent avec plus de flexibilité — qu'un système d'onduleur de chaîne traditionnel.
Comment fonctionnent les micro-onduleurs ?
Le fonctionnement des micro-onduleurs repose sur leur capacité à effectuer la conversion du courant continu (CC) en courant alternatif (CA) directement au niveau du panneau solaire. Lorsqu'un panneau solaire est exposé à la lumière du soleil, il produit de l'électricité en courant continu. Le micro-onduleur associé à ce panneau convertit instantanément ce courant continu en courant alternatif, qui est ensuite acheminé par le réseau électrique jusqu'au tableau électrique.
Cette conversion au niveau des panneaux offre un avantage fondamental : chaque panneau solaire fonctionne indépendamment. Si un panneau est ombragé, encrassé ou présente un problème de performance quelconque, cela n’affecte pas la production des autres panneaux du système. Ceci contraste fortement avec les systèmes à onduleur de chaîne, où la performance de l’ensemble du champ photovoltaïque peut être limitée par le panneau le moins performant – un phénomène connu sous le nom d’« effet guirlande lumineuse ».
Chaque module fonctionnant indépendamment, les performances de l'un n'affectent pas celles des autres. C'est là le principal avantage de l'architecture des micro-onduleurs.
Principaux avantages des systèmes de micro-onduleurs
Production d’énergie améliorée
Les micro-onduleurs intègrent Technologie de suivi du point de puissance maximale (MPPT) Pour chaque panneau, le MPPT ajuste en continu la tension et le courant afin d'optimiser la production d'énergie en fonction des conditions en temps réel, telles que la température, l'ombrage et l'intensité lumineuse. Les micro-onduleurs modernes atteignent des rendements MPPT supérieurs à 99 %, garantissant une production d'énergie optimale tout au long de la journée.
Dans la pratique, cela se traduit par des gains énergétiques importants. Les recherches indiquent que les systèmes partiellement ombragés — ce qui concerne environ 85 % des installations résidentielles — peuvent constater… Les pertes de puissance ont été réduites de 7 % ou plus à des niveaux minimaux. lors de l'utilisation de micro-onduleurs au lieu d'onduleurs de chaîne.
Fiabilité supérieure du système
Les micro-onduleurs éliminent les points de défaillance uniques dans les systèmes solaires. En cas de dysfonctionnement d'un micro-onduleur, seul le panneau auquel il est associé cesse de produire de l'énergie, tandis que le reste du système continue de fonctionner normalement. Cette architecture distribuée garantit une production d'énergie constante, même en cas de maintenance.
De plus, les micro-onduleurs sont généralement fournis avec garanties prolongées de 20 à 25 ansComparativement aux garanties de 8 à 12 ans généralement offertes pour les onduleurs de chaîne, cette durée de vie plus longue témoigne à la fois d'une technologie améliorée et de la confiance du fabricant dans la fiabilité de son produit.
Fonctions de sécurité améliorées
La sécurité représente un autre avantage crucial. Les micro-onduleurs réduisent le câblage haute tension en courant continu sur les toitures, diminuant considérablement les risques d'incendie et les dangers électriques lors de l'installation et de la maintenance. Ils répondent également aux exigences d'arrêt rapide des normes électriques modernes, coupant automatiquement l'alimentation du système en cas d'urgence sans nécessiter d'équipement supplémentaire.
Conception flexible et extension facile
La modularité des systèmes à micro-onduleurs offre une flexibilité de conception exceptionnelle. Les installations solaires peuvent s'adapter à des géométries de toiture complexes, à de multiples orientations et à différents niveaux d'ombrage, autant d'atouts qui poseraient problème aux systèmes à onduleurs de chaîne. Chaque panneau fonctionne indépendamment, ce qui permet aux installateurs d'optimiser son emplacement pour une production d'énergie maximale.
L'extension du système devient remarquablement simple. Ajouter de la capacité solaire se résume à installer des panneaux supplémentaires avec leurs micro-onduleurs associés ; inutile de se soucier de la capacité des onduleurs ou de reconfigurations complexes du système.
Capacités de surveillance avancées
Les micro-onduleurs modernes offrent surveillance sophistiquée au niveau du panneau Grâce à la connectivité Wi-Fi et à des applications dédiées, les propriétaires de systèmes bénéficient d'une visibilité précise. Ils peuvent ainsi suivre en temps réel les performances de chaque panneau, identifier rapidement les modules sous-performants et diagnostiquer les problèmes avant qu'ils n'affectent la production d'énergie globale. Certains systèmes prennent même en charge les mises à jour logicielles et les ajustements de paramètres à distance, garantissant ainsi des performances optimales tout au long de leur durée de vie.
Compromis et situations où les micro-onduleurs ne sont pas idéaux
Cependant, les micro-onduleurs ne sont pas universellement idéaux.
- Coût initial plus élevé: Parce qu'il faut un micro-onduleur pour chaque module (ou par petit groupe), le coût initial du système (matériel + main-d'œuvre d'installation) est généralement plus élevé que celui d'un système d'onduleur de chaîne de taille comparable.
- Plus de composants → plus de points de défaillance potentielsPlus il y a d'unités individuelles, plus il y a de risques de panne. Cela dit, les micro-onduleurs de haute qualité (avec une bonne conception thermique, un indice de protection IP et une installation correcte) atténuent considérablement ce risque.
- Installation et câblage complexes: Parce que chaque module nécessite sa propre unité et que le câblage CA doit connecter tous les micro-onduleurs, le câblage de toiture est plus complexe et le temps d'installation est plus long que pour les systèmes à chaînes simples.
- Écrêtage ou limitation de capacité possibleSi la puissance de sortie CA nominale du micro-onduleur est inférieure à la puissance de sortie CC potentielle du panneau sous un ensoleillement idéal, une partie de l'énergie peut être « perdue » (c'est-à-dire non convertie) — bien qu'avec un dimensionnement approprié et un MPPT correct, cela puisse être minimisé.
Par conséquent, pour les toitures très simples et non ombragées où tous les panneaux sont orientés de la même manière et où la dilatation est peu probable, un onduleur de chaîne peut encore offrir le meilleur rapport coût-performance.
Applications idéales de la technologie des micro-onduleurs

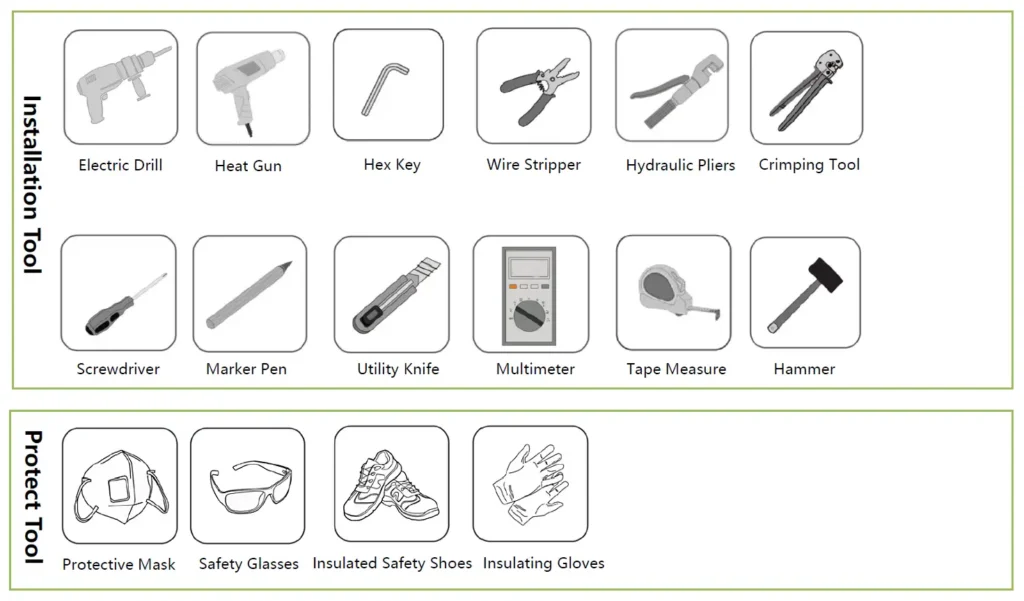

Préparation avant installation des micro-onduleurs
Les micro-onduleurs s'avèrent particulièrement précieux dans certains cas de figure :
Installations résidentielles Les toitures complexes, avec lucarnes, aérations ou arbres à proximité, bénéficient grandement d'une optimisation au niveau des panneaux. Les propriétaires peuvent ainsi maximiser l'espace limité de leur toit et éviter les pertes de performance liées à un ombrage partiel.
Systèmes de toiture commerciaux Les panneaux présentant des orientations variables ou un risque d'ombrage dû aux bâtiments voisins bénéficient d'améliorations significatives en termes d'efficacité. La possibilité de surveiller les performances de chaque panneau permet aux gestionnaires d'installations de garantir un fonctionnement optimal du système.
installations axées sur l'expansion Les micro-onduleurs sont la solution idéale pour les projets prévoyant une augmentation future de la capacité. Leur conception simple et rapide facilite l'extension du système sans nécessiter de refonte majeure.
Zones aux conditions météorologiques difficiles Profitez de la durabilité des micro-onduleurs modernes. Les unités certifiées IP67 résistent à la poussière, à l'humidité et aux températures extrêmes tout en assurant un fonctionnement fiable.
Types de configurations de micro-onduleurs

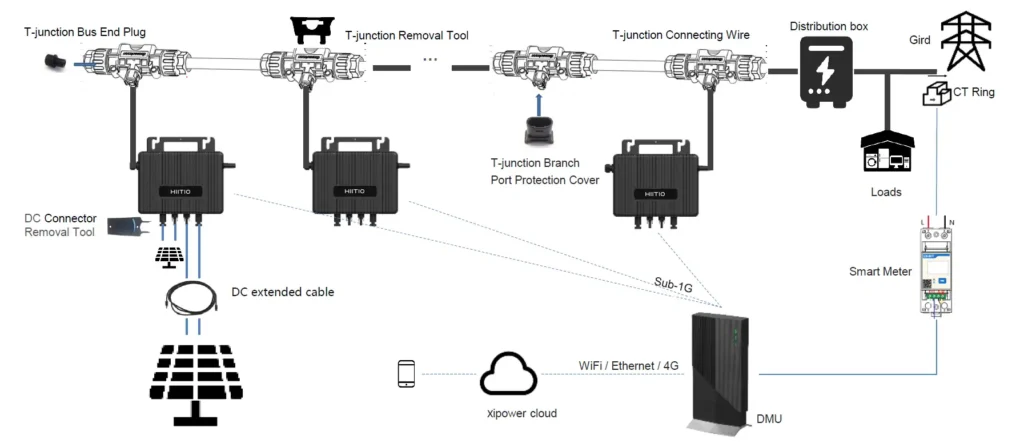

Les micro-onduleurs se déclinent en différentes configurations. De manière générale, on distingue :
- Micro-onduleurs à rapport un-à-un (module unique)Chaque module solaire possède son propre onduleur — granularité maximale, optimisation maximale.
- Micro-onduleurs multi-modules (2 en 1, 4 en 1, etc.): Un seul onduleur alimente 2 à 4 modules. Cela réduit le nombre total de composants et la main-d'œuvre par watt, tout en conservant de nombreux avantages de l'optimisation par module. Ce compromis convient généralement aux installations photovoltaïques résidentielles de moyenne à grande taille ou aux petites installations commerciales en toiture.
- Systèmes hybrides / MLPE combinésLes micro-onduleurs ou optimiseurs de puissance peuvent être associés à des onduleurs de batterie ou à des systèmes de stockage (couplage AC), offrant ainsi des solutions flexibles de modernisation ou de mise à niveau. De nombreuses installations solaires modernes avec stockage utilisent cette approche.
Le choix entre ces options dépend de la puissance des panneaux, de la configuration du toit, du budget du projet et de la stratégie de maintenance à long terme.
Découvrez les micro-onduleurs intelligents HIITIO
Comment choisir : Quelle architecture d'onduleur vous convient le mieux ?
Pour déterminer s'il convient d'utiliser des micro-onduleurs — et de quel type —, il est utile d'évaluer les facteurs suivants :
- Caractéristiques et ombrage de la toiture
- Toitures complexes, orientations variées, ombrage partiel → les micro-onduleurs sont probablement avantageux
- Toits plats et uniformes bénéficiant d'un ensoleillement constant → un onduleur de chaîne peut suffire
- Budget et valeur à long terme
- Si le coût initial est un facteur limitant et que les conditions de toiture sont optimales, l'onduleur de chaîne est souvent la solution privilégiée.
- Si vous prévoyez de meilleurs rendements, une extension du système ou une demande de haute fiabilité, les micro-onduleurs sont souvent rentables sur leur durée de vie.
- Composition du panel et plans d'expansion futurs
- L'utilisation de panneaux de puissances différentes ou l'ajout ultérieur de modules favorisent la conception à micro-onduleurs/MLPE
- Si tous les panneaux sont identiques et que la capacité est fixe, un onduleur plus simple peut suffire.
- Préférences en matière de maintenance, de surveillance et de sécurité
- Exigence de surveillance des performances par module, d'isolation rapide des pannes ou de conformité stricte aux normes de sécurité → micro-onduleurs recommandés
- Si la simplicité de maintenance et la réduction du câblage sur le toit sont prioritaires → un onduleur de chaîne peut s'avérer plus pratique.
- Durabilité à long terme et attentes en matière de garantie
- Les micro-onduleurs de haute qualité correspondent souvent à la durée de vie de 20 à 25 ans des panneaux (comme indiqué dans les guides de l'industrie).
- Les micro-onduleurs moins chers ou de moindre qualité, ou les installations mal contrôlées environnementales, peuvent avoir des performances inférieures ou tomber en panne plus rapidement.
