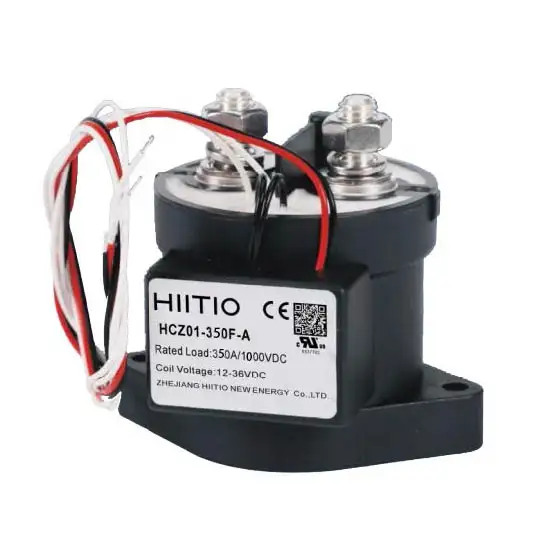

Le HCZ01-350 est un contacteur CC haute performance conçu pour les applications exigeantes des systèmes d'énergies nouvelles, des véhicules électriques et des équipements industriels. Grâce à sa structure compacte et entièrement étanche, remplie de gaz inerte et dotée d'une technologie d'extinction magnétique de l'arc, il garantit une extinction rapide de l'arc, une sécurité accrue et un fonctionnement fiable même dans des conditions extrêmes.
| PRINCIPALES COORDONNÉES | |||
|---|---|---|---|
| Max. Tension de commutation | 1000VDC | courant nominal | 50 A (avec un câble de 120 mm²) |
| Arrangement de contact | SPST-NO | Résistance de contact | ≤0.4mΩ (à 350 A) |
| Limitation du courant de courte durée | 350:cont., 450A480sec;600A:30sec;900A:6sec | ||
| Durée de vie électrique (charge résistive) | 350 A 200 V CC, 1,000 cycles (ops) | 350 A 450 V CC, 500 cycles (ops) | 300 A 1000 V CC, 100 cycles (ops) |
| Courant de coupure maximal (charge résistive) | 2000A320Vdc1×(ops) | ||
| DONNÉES CARACTÉRISTIQUES | |||||||
|---|---|---|---|---|---|---|---|
| Résistance diélectrique | Entre les contacts principaux et la bobine | Avant le test ≥ 3500 VCA (1 min) | Après test ≥ 2500 VCA (1 min) | La resistance d'isolement | Entre les contacts principaux et la bobine | Avant le test ≥ 1000 1000 MΩ (XNUMX XNUMX V CC) | Après test ≥ 50 MΩ (1000 V CC) |
| Entre les contacts principaux ouverts | Avant le test ≥ 3500 VCA (1 min) | Après test ≥ 2500 VCA (1 min) | Entre les contacts principaux ouverts | Avant le test ≥ 1000 1000 MΩ (XNUMX XNUMX V CC) | Après test ≥ 50 MΩ (1000 V CC) | ||
| Résistance aux chocs | Fonctionnel | 196 m/s² (20 g) L : > 20 g au-dessus | Résistance aux vibrations | Fonctionnel | 10-500 Hz, 49 m/s² | ||
| Destructif | 490 m/s² (50 g) L : > 50 g au-dessus | ||||||
| Temps de fonctionnement | Max.30 ms | Durée de vie mécanique | 2×10⁵ × (ops) | ||||
| Temps de libération | Max.10 ms | Poids | Approx 380g | ||||
| Paramètres de contact auxiliaires | |||
|---|---|---|---|
| Note de commutation | 30 V CC 2 A ; 125 V CA 3 A | ||
| Charge minimale | 5 Vcc 100 mA | ||
| Résistance auxiliaire | ≤150 mΩ | ||
| DONNÉES DE LA BOBINE | ||
|---|---|---|
| Tension | 12-36VDC | 48-72VDC |
| Tension d'appel | 9VDC | 28VDC |
| Chute de tension | 1.5VDC | ≥16 VCC |
| Puissance de fonctionnement nominale | Puissance de démarrage : 40 W ; puissance de maintien : 2.2 W | |
| Résistance de la bobine | 3.2(1±7%)Ω | 40(1±7%)Ω |
