• Tension nominale CC 1500 V, courant nominal 600–1200 A (configuration bipolaire)
• Courant de tenue de courte durée élevé : 20 kA/1 s, 63 kA/0.1 s
• Endurance mécanique : 10 000 cycles (sans entretien)
• Endurance électrique : 400 cycles à 1500 V CC
• Large plage de températures de fonctionnement : –40 °C à +70 °C (réduction de la température appliquée au-dessus de +55 °C)
• Indice de protection : IP20 (corps de l’interrupteur), IP65 (poignée externe)
• Options flexibles : jusqu’à 4 groupes de contacts auxiliaires, commande frontale (intérieur/extérieur de l’armoire), installation verticale ou horizontale, arbre carré et barres extérieures personnalisables
• Comprend une poignée, un axe carré et les fixations de montage
Le sectionneur CC de la série HIITIO HCG4-1200 est un dispositif d'isolation robuste conçu pour les systèmes CC haute tension jusqu'à 1500 V et 1200 A. Il assure des connexions, des coupures et des fonctions d'isolation sûres et fiables pour les applications exigeantes, notamment le stockage électrochimique de l'énergie, les centrales photovoltaïques solaires à grande échelle, les centres de données CC et les réseaux de distribution CC.
• Nombre de pôles : 2P
• Tension d'isolement nominale Ui : 1500 V CC
• Tension de tenue aux impulsions nominale Uimp : 12 kV
• Dimensions hors tout (L×l×P) : 200 × 227 × 112.5 mm
• Poids: 5.3 kg
Le HCG4-1200 offre un câblage facile (pôles parallèles + connexion en série), une indication ON/OFF claire et des exigences de sécurité conformes — le choix parfait pour une isolation sûre et efficace des systèmes CC.
Idéal pour les systèmes photovoltaïques solaires, le stockage d'énergie par batterie (BESS), les micro-réseaux CC et la distribution d'énergie des centres de données.

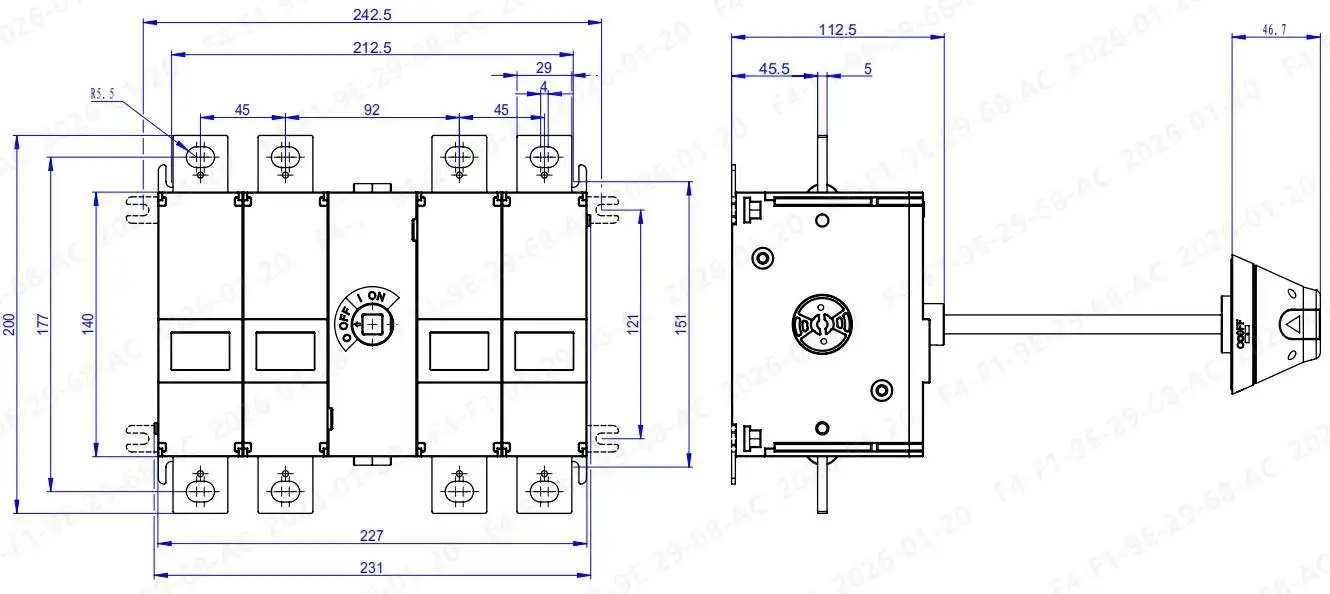

Figure 1. Dimensions du contour de la poignée avant à l'extérieur du meuble
Figure 2. Dimensions du contour de la poignée avant à l'intérieur du meuble
Méthode de calcul de la longueur d'arbre personnalisée
Longueur de la tige : L = L1 + 47.5 mm ± 0.5 mm

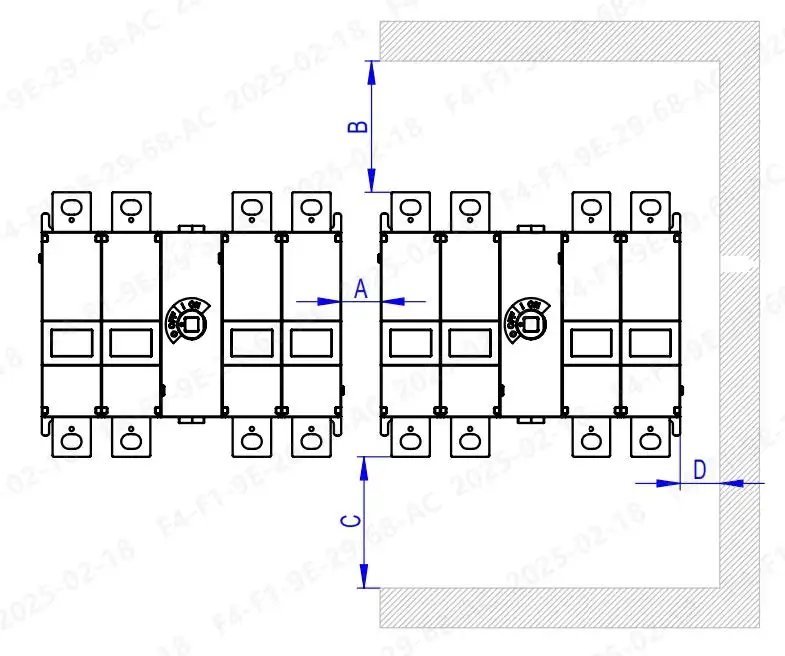

Distance de sécurité
Direction d'installation
