Les onduleurs représentent systématiquement l'un des points de défaillance les plus coûteux dans la durée de vie d'un système photovoltaïque, non pas en raison d'un manque de fiabilité intrinsèque de leur électronique de puissance, mais parce qu'ils sont souvent insuffisamment protégés par le fusible situé en amont. Un fusible surdimensionné, même d'un seul cran d'intensité standard, ou dont la tension nominale est inadaptée, ne tombe pas en panne le jour de son installation. Il lâche des mois, voire des années plus tard, au moment précis où un défaut survient, et il est alors trop tard pour empêcher l'énergie de l'arc électrique d'atteindre les IGBT, les MOSFET et les condensateurs de filtrage sensibles.

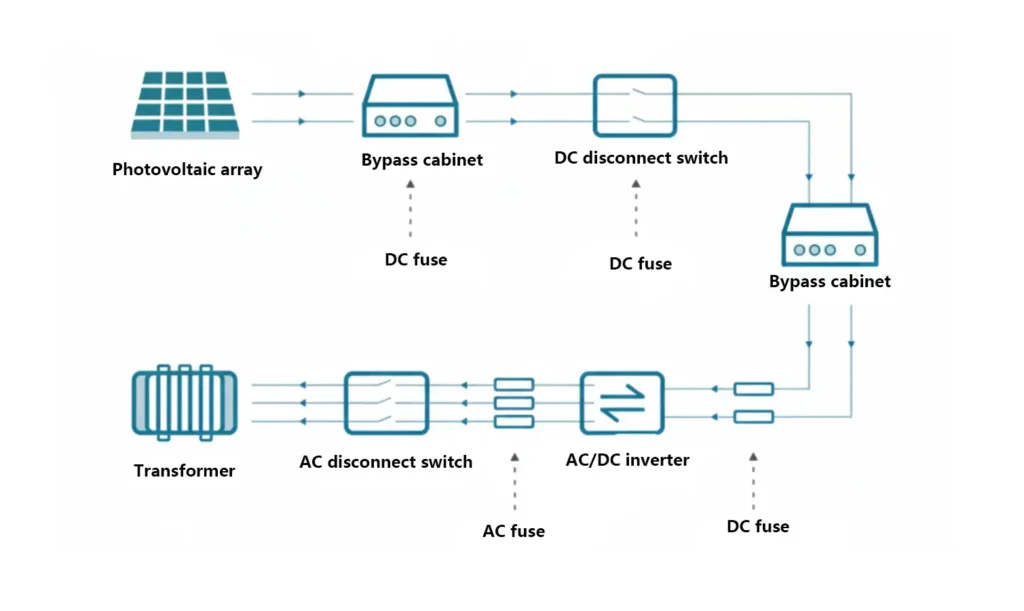

Diagramme topologique d'un système photovoltaïque
Le dimensionnement des fusibles est souvent négligé sur les schémas de projets photovoltaïques : il s’agit d’une simple formalité, extraite d’un catalogue fournisseur plutôt que d’un calcul basé sur les paramètres réels du système. Cette habitude est précisément la cause des défaillances prématurées des onduleurs. Cet article détaille les erreurs de dimensionnement les plus fréquentes sur le terrain, explique leur importance et présente les moyens de les éviter.
Pourquoi le dimensionnement des fusibles est plus complexe qu'il n'y paraît dans les systèmes photovoltaïques à courant continu
Contrairement aux circuits à courant alternatif, les circuits à courant continu ne présentent pas de passage par zéro naturel. Par conséquent, un arc électrique qui se forme dans une chaîne photovoltaïque ou un bus CC peut se maintenir indéfiniment si le fusible ne l'interrompt pas de manière nette. C'est pourquoi les systèmes photovoltaïques nécessitent des fusibles spécialement conçus selon la norme CEI 60269-6, classe gPV, et non des fusibles industriels standard. Cette distinction est expliquée plus en détail dans le guide de HIITIO. Applications des fusibles à semi-conducteurs dans les systèmes photovoltaïques.
Ajoutez à cela les réalités d'une centrale photovoltaïque moderne de 1000 à 1500 V CC — températures ambiantes élevées à l'intérieur des boîtiers de raccordement, désadaptation des chaînes et scénarios de courant inverse, et onduleurs dont les étages IGBT/MOSFET ont des valeurs de résistance I²t mesurées en pourcentages à un chiffre — et l'on comprend pourquoi un fusible « suffisamment proche » sur le papier représente un véritable handicap sur le terrain.
Erreur n° 1 : Dimensionner uniquement en fonction du courant continu sans vérifier la classe de tension
L'erreur la plus fréquente consiste à choisir correctement le calibre du fusible sans tenir compte de sa tension continue. Un fusible de 1 000 V CC installé dans un système dont la tension à vide (Voc) peut atteindre 1 500 V CC dans les conditions extrêmes de basses températures risque de ne pas éteindre un arc électrique : il peut ne pas interrompre le courant, se souder ou se déformer violemment.
- Toujours dimensionner la tension nominale du fusible en fonction de la tension en circuit ouvert maximale du système, ajustée à la température ambiante la plus froide prévue, et non à la tension nominale de la chaîne dans des conditions de test standard.
- Alors que les systèmes photovoltaïques à grande échelle et commerciaux se standardisent de plus en plus sur des architectures 1500 V CC pour réduire les coûts des autres composants du système, les fusibles spécifiquement conçus pour 1500 V CC — et non simplement « haute tension » — sont désormais la norme de base, et non une option supplémentaire.
- Un fusible conçu pour le courant alternatif ne doit jamais être utilisé dans un circuit à courant continu. La tension nominale des fusibles pour le courant alternatif repose sur le passage naturel du courant par zéro pour faciliter l'extinction de l'arc électrique ; un mécanisme qui n'existe pas en courant continu.
Erreur n° 2 : Négliger la coordination I²t avec les semi-conducteurs de l’onduleur
C'est cette erreur, et non un simple fusible grillé, qui est la cause la plus directe de la destruction des modules d'onduleur. Chaque IGBT, MOSFET et condensateur de filtrage possède une intensité de courant admissible (I²t) nominale : l'énergie thermique maximale qu'il peut absorber lors d'un défaut avant d'être endommagé. Si l'intensité de courant admissible (I²t) du fusible dépasse cette valeur nominale, le circuit finira par s'ouvrir, mais pas avant que le semi-conducteur ne soit déjà hors service.
- Les fusibles de classe aR à action rapide sont spécialement conçus pour la protection des semi-conducteurs, offrant une réponse inférieure à la milliseconde aux courts-circuits boulonnés et une action de limitation de courant qui plafonne le courant de défaut de pointe avant qu'il n'atteigne des niveaux destructeurs.
- Le pouvoir de coupure total du fusible I²t doit être vérifié par rapport à la fiche technique du fabricant pour chaque semi-conducteur qu'il est censé protéger — et non pas supposé à partir d'une étiquette générique « fusible de protection d'onduleur ».
- Les faibles valeurs de I²t ont plus d'importance à mesure que la tension du système augmente, car l'énergie libérée lors d'un défaut de 1500 V CC est sensiblement plus élevée qu'à 600 V ou 1000 V pour le même courant de défaut.
Erreur n° 3 : Confondre les conventions de déclassement IEC et UL
Une erreur de dimensionnement qui piège même les ingénieurs expérimentés passant d'un marché à l'autre réside dans la différence de traitement du déclassement du courant continu entre les normes IEC et UL.
| Standard | Approche de déclassement | Formule de dimensionnement pratique |
|---|---|---|
| CEI 60269-6 (gPV) | Aucun déclassement n'est requis pour le courant de fonctionnement continu. | Dans ≥ IOpérer |
| UL 2579 / UL 248-13 | Un facteur de réduction de puissance de 0.75 s'applique en service continu | In = Iopérant ÷ 0.75 |
Appliquer la formule CEI à un projet certifié UL (ou inversement) aboutit à un fusible sous-dimensionné pour son cycle de service réel – une des causes les plus fréquentes de déclenchements intempestifs en conditions normales d'utilisation. Les équipes « corrigent » souvent ce problème en augmentant l'intensité de plusieurs échelons au lieu de corriger le calcul initial. Cette solution de contournement réintroduit l'erreur n° 2 en faisant passer l'énergie résiduelle au-delà de la capacité de tolérance des semi-conducteurs de l'onduleur.

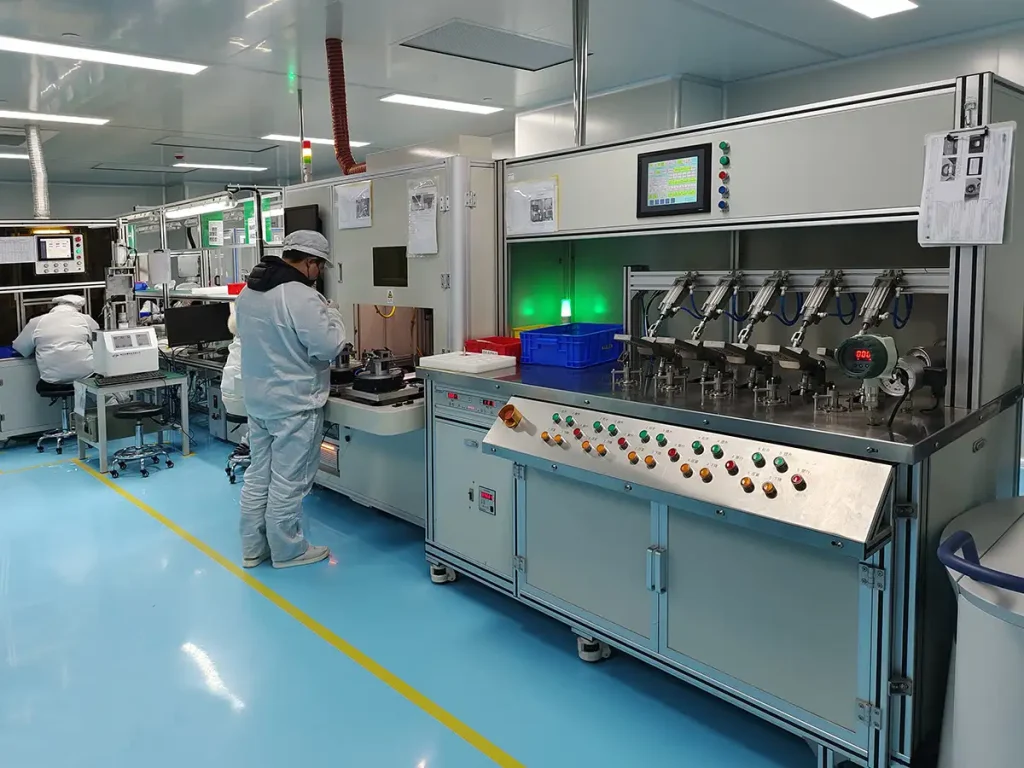

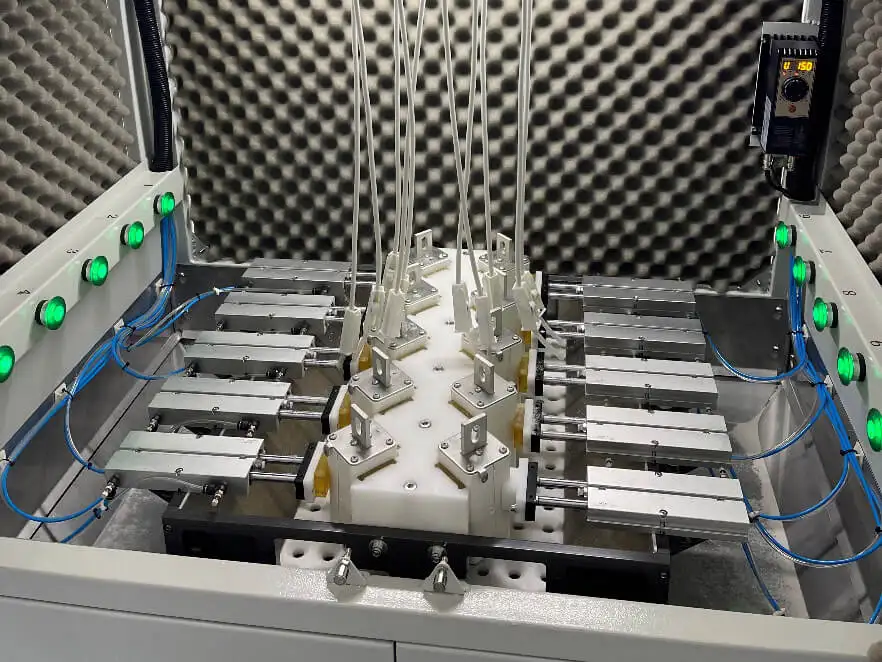

VOIR LE LABORATOIRE DE CONTRÔLE DE QUALITÉ HIITIO
Erreur n°4 : Considérer toutes les classes de fusibles comme interchangeables
Les systèmes photovoltaïques nécessitent généralement plusieurs classes de fusibles sur le circuit, et les considérer comme interchangeables est une erreur fréquente dans les spécifications, notamment pour les projets hybrides photovoltaïques avec stockage.
- classe gPVProtection complète pour les circuits de chaînes et de champs photovoltaïques, des surcharges faibles jusqu'au courant de court-circuit maximal présumé. Cette classe est adaptée aux emplacements des coupleurs de chaînes.
- classe aRProtection à portée partielle et à action rapide spécialement conçue pour les dispositifs semi-conducteurs — le choix idéal pour la protection côté onduleur et électronique de puissance, où la vitesse et un faible I²t importent plus qu'une faible réponse en cas de surcharge.
- classe gRUtilisé pour la protection progressive des batteries dans les applications BESS colocalisées, où les caractéristiques de défaut diffèrent de celles d'un champ photovoltaïque.
Installer un fusible de classe gPV à la place d'un dispositif de classe aR (ou inversement) peut créer un manque de protection même si les valeurs nominales de courant et de tension semblent correctes sur la fiche technique — la classe détermine how Le fusible réagit sur toute la plage de courant, et pas seulement que Il finit par ouvrir.
Erreur n° 5 : Négliger le courant de coupure minimal dans les scénarios de défauts faibles
Les ingénieurs dimensionnent souvent les fusibles en fonction du courant de court-circuit maximal potentiel et s'arrêtent là. Or, un fusible possède également un courant de coupure minimal — généralement environ 1.35 fois son courant nominal — en dessous duquel une coupure fiable n'est pas garantie. Dans les systèmes photovoltaïques avec stockage, où la contribution du courant de défaut provenant des sources à onduleur est intrinsèquement limitée (les onduleurs sont souvent conçus pour se comporter comme des sources à courant limité plutôt que comme des contributeurs traditionnels au courant de défaut), le courant de défaut disponible en certains points du système peut être proche de ce seuil minimal.
- Vérifiez le courant de défaut minimal prévu du système — et non seulement le courant maximal — par rapport au courant de coupure minimal du fusible.
- Ce contrôle est particulièrement important du côté CC des architectures hybrides PV-BESS, où les caractéristiques de décharge de la batterie et la limitation du courant de l'onduleur interagissent d'une manière qu'un simple calcul de court-circuit peut ne pas prendre en compte.
Erreur n°6 : Sous-estimer la déclassement thermique à l’intérieur des boîtes de combinaison
Les valeurs nominales des fusibles indiquées sur une fiche technique sont généralement données pour une température ambiante de 25 °C. Les boîtiers de raccordement photovoltaïques extérieurs atteignent régulièrement des températures internes bien supérieures sous l'effet du soleil estival. Un fusible mal dimensionné, sans tenir compte de cette marge, se déclenchera prématurément, voire pire, dérivera continuellement vers sa limite thermique, accélérant la fatigue des éléments et réduisant sa durée de vie, même s'il ne s'ouvre jamais complètement.
- Vérifiez la courbe de déclassement thermique du fabricant du fusible par rapport à la température interne la plus défavorable du boîtier de combinaison pour le climat d'installation, et non pas seulement à la moyenne ambiante régionale.
- Les coffrets de combinaison ventilés ou de plus grande taille réduisent ce risque, mais n'éliminent pas la nécessité de vérifier la courbe de déclassement lors de la spécification.
PROTECTION DE PRÉCISION POUR CHAQUE NŒUD PV.
Liste de contrôle pratique pour le dimensionnement
| Vérifiez | Que vérifier |
|---|---|
| Tension nominale | Tension nominale du fusible ≥ tension en circuit ouvert maximale du système à la température la plus froide prévue |
| Cotation et déclassement actuels | IEC : In ≥ Ioperating. UL : In = Ioperating ÷ 0.75 |
| Classe de fusible | gPV pour les circuits en chaîne/réseau, aR pour la protection des onduleurs/semiconducteurs, gR pour les circuits de batterie |
| coordination | Courant de fuite du fusible I²t < résistance I²t nominale des semi-conducteurs protégés |
| Pouvoir de coupure | Pouvoir de coupure du fusible ≥ courant de court-circuit maximal présumé au point d'installation |
| courant de coupure minimal | Le courant de défaut minimal prévu du système reste supérieur à environ 1.35 fois le courant nominal du fusible. |
| Environnement thermique | Calibre du fusible ajusté en fonction de la température ambiante réelle (et non nominale) du boîtier de raccordement |
Pourquoi bien faire les choses est d'autant plus important à grande échelle
L'asymétrie des coûts est ici significative : un fusible correctement dimensionné coûte quelques dollars de plus qu'un fusible sous-dimensionné ou mal classé, tandis qu'un module d'onduleur détruit peut entraîner des semaines d'indisponibilité et une facture de réparation d'un tout autre ordre de grandeur. Des recherches de terrain menées par Laboratoire national des énergies renouvelables (NREL) L'étude a identifié à plusieurs reprises les onduleurs comme une source majeure de défaillances matérielles et de pertes d'énergie associées dans les parcs photovoltaïques surveillés. Les incidents liés aux fusibles sont suivis comme un mode de défaillance distinct et réparable dans ces données, ce qui souligne que le choix des dispositifs de protection n'est pas un détail périphérique, mais un facteur déterminant de la fiabilité au niveau du parc. La norme CEI 60269-6, maintenue par l'Organisation mondiale de la Santé (OMS), définit les principaux facteurs de fiabilité des parcs photovoltaïques. Commission internationale en électrotechnique, reste le point de référence pour les exigences de classe gPV à l'échelle internationale, tandis que la norme UL 2579 régit le paysage des fusibles CC en Amérique du Nord — il est important de garder les deux à portée de main en parallèle des schémas électriques du projet lors de la sélection des fusibles, et pas seulement lors de l'acquisition initiale des équipements.
Comment la gamme de fusibles pour semi-conducteurs de HIITIO assure un dimensionnement correct
HIITIO fabrique une gamme de fusibles photovoltaïques dédiée, conçue autour des paramètres mentionnés ci-dessus, plutôt que des plateformes de fusibles industriels réutilisées. Fusible cylindrique à virole PV 1500 V 10 × 85 mm couvre les positions de niveau chaîne de 1 à 32 A avec une capacité de coupure maximale de 30 kA à 1500 V CC et une constante de temps de ≤2 ±0.5 ms, adaptée aux boîtes de combinaison résidentielles et aux petits commerces.
Pour les combinateurs de réseaux à courant plus élevé et les points de collecte CC, le Fusible photovoltaïque 1500 V 50–630 A et Fusible photovoltaïque 1500 V 100–800 A Fournir une protection de classe gPV avec un pouvoir de coupure de 50 kA et un profil I²t faible, conçu pour rester dans les limites de tenue des semi-conducteurs de l'onduleur. Pour la protection côté onduleur et des semi-conducteurs en particulier, les solutions HIITIO Fusibles de la série Square Body Ces fusibles peuvent supporter jusqu'à 3 000 A et 2 000 V, avec un pouvoir de coupure allant jusqu'à 250 kA, offrant ainsi aux intégrateurs de systèmes une seule et même famille de fusibles pour standardiser les installations photovoltaïques et radio-résistantes d'un même projet. L'équipe d'ingénierie d'application de HIITIO publie également une documentation plus détaillée. guide des paramètres du noyau de fusible semi-conducteur pour les équipes qui réalisent des études complètes de coordination de la protection.
Protégez chaque nœud, de la chaîne à l'onduleur
Les erreurs de dimensionnement des fusibles passent souvent inaperçues jusqu'à ce qu'elles causent les dégâts les plus importants. Les fusibles semi-conducteurs gPV et aR de HIITIO sont spécialement conçus pour les systèmes solaires et photovoltaïques avec stockage de 1 000 V à 1 500 V CC. Leur pouvoir de coupure atteint 250 kA et leurs valeurs I²t sont optimisées pour protéger l'électronique de puissance en aval, et non pas seulement pour éliminer le défaut. Que vous ayez besoin d'une protection au niveau d'une chaîne pour un boîtier de raccordement résidentiel ou d'une coordination complète entre le champ photovoltaïque et l'onduleur pour une centrale électrique, l'équipe d'ingénierie d'application de HIITIO peut analyser les paramètres de votre système et vous recommander la classe, le calibre et le format de fusible adaptés avant même la conception. Contactez notre équipe pour obtenir de l'aide dans le choix de nos produits ou pour demander des échantillons.
DÉCOUVREZ LA GAMME COMPLÈTE DE FUSIBLES POUR SEMI-CONDUCTEURS DE HIITIO
Questions fréquemment posées
Un fusible industriel standard peut-il être utilisé pour protéger un onduleur solaire ?
De manière non fiable. Les fusibles industriels classiques ne sont pas conçus pour interrompre un arc électrique continu sans passage par zéro du courant, et ils ne possèdent généralement pas les caractéristiques de faible courant d'interruption (I²t) nécessaires à la protection des étages IGBT et MOSFET sensibles à l'intérieur d'un onduleur.
Quelle est la différence entre un fusible gPV et un fusible aR ?
Les fusibles gPV offrent une protection complète, des surcharges faibles aux courants de court-circuit maximaux, et constituent le choix standard pour les circuits de chaînes et de champs photovoltaïques. Les fusibles aR sont des dispositifs à action rapide et à plage de protection partielle, optimisés spécifiquement pour la protection des composants semi-conducteurs, ce qui les rend parfaitement adaptés aux emplacements côté onduleur.
Pourquoi un fusible sauterait-il dans des conditions normales de fonctionnement s'il est « suffisamment dimensionné » ?
Ceci est souvent le signe d'une erreur de dimensionnement ; par exemple, l'application des conventions de dimensionnement CEI à un projet certifié UL, ou la non-prise en compte des températures élevées des boîtes de jonction. La solution consiste à revérifier le calcul de dimensionnement par rapport à la norme appropriée, et non à augmenter l'intensité nominale.
Un calibre de tension plus élevé signifie-t-il toujours un choix de fusible plus sûr ?
Pas automatiquement. La tension nominale, l'intensité nominale, le pouvoir de coupure, l'I²t et la classe du fusible doivent être coordonnés. Un fusible de tension nominale inutilement élevée, mais dont la caractéristique I²t est inadaptée, peut ne pas protéger correctement les semi-conducteurs de l'onduleur.
À quelle fréquence faut-il revoir le choix des fusibles photovoltaïques sur une installation existante ?
Chaque fois que la tension du système, la configuration des chaînes, le modèle d'onduleur ou l'intégration de la batterie changent, l'étude de coordination des fusibles doit être réexaminée — les fusibles correctement dimensionnés pour la conception d'origine peuvent ne plus se coordonner correctement après des mises à niveau d'équipement ou des ajouts de capacité.
