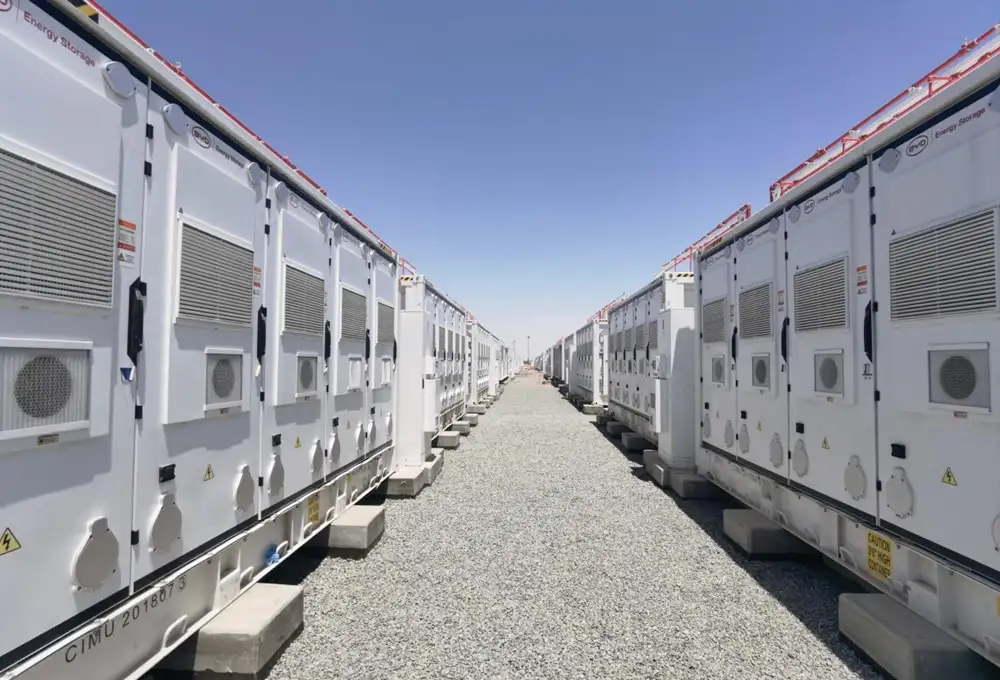

Alors que le déploiement mondial de systèmes de stockage d'énergie par batterie Le développement des systèmes de stockage d'énergie par batterie (BESS) s'accélère — des centrales électriques et des micro-réseaux commerciaux aux installations solaires résidentielles avec stockage — tout comme l'urgence de comprendre les risques électriques inhérents à ces systèmes. Parmi les incidents les plus graves figurent les Court-circuit CC: une condition qui peut se produire en quelques millisecondes mais qui génère suffisamment d'énergie pour faire fondre des conducteurs, déclencher des incendies et causer des dommages irréversibles à des équipements d'une valeur de centaines de milliers de dollars.

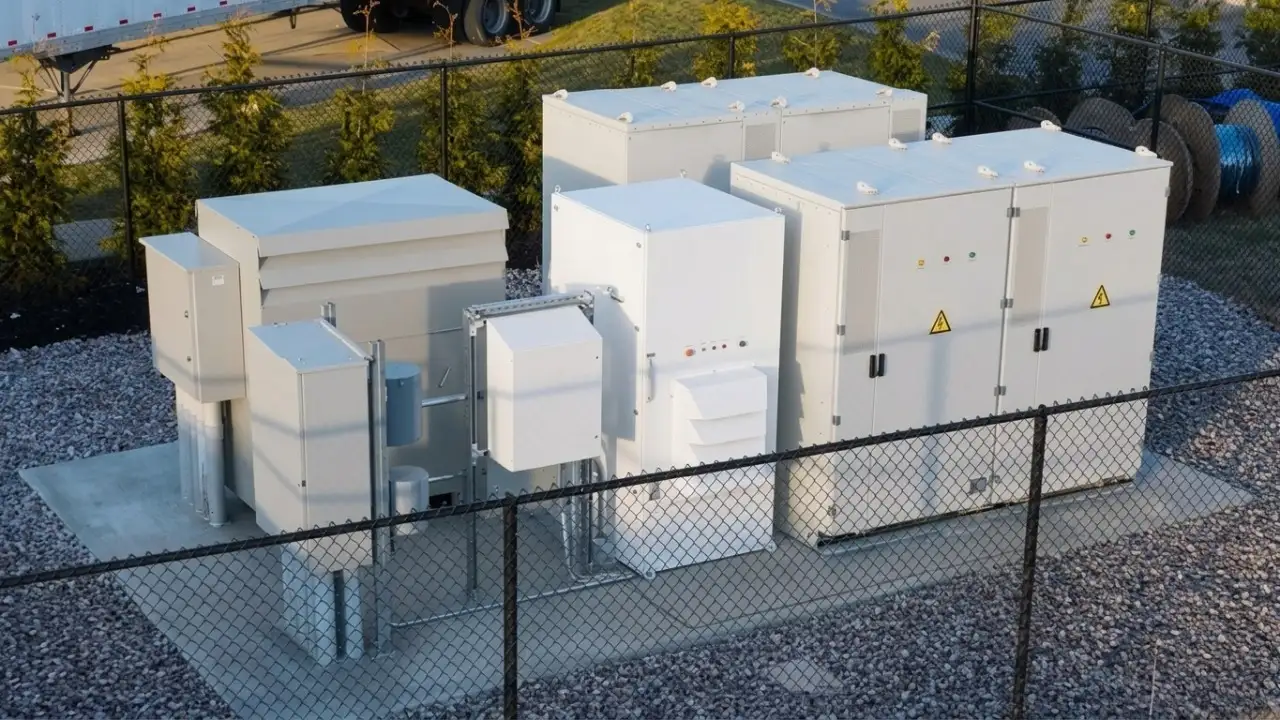

Cet article explique en détail ce qui se passe physiquement lors d'un court-circuit en courant continu dans un système de stockage d'énergie, pourquoi les défauts en courant continu sont particulièrement difficiles à gérer par rapport aux défauts en courant alternatif, et quels composants de protection sont essentiels pour assurer la sécurité de votre système et de votre personnel.
Pourquoi les courts-circuits en courant continu sont différents (et plus dangereux)
Dans un système à courant alternatif, le courant passe naturellement par zéro 50 à 60 fois par seconde. Ce passage par zéro permet aux disjoncteurs d'éteindre l'arc électrique et d'interrompre le défaut. Le courant continu, quant à lui, ne présente pas de passage par zéro. Une fois qu'un arc électrique se forme dans un système à courant continu, il s'auto-entretient : il continue de brûler tant que la source de tension (la batterie) dispose de l'énergie nécessaire.
Cette différence fondamentale signifie :
- L'interruption d'arc est nettement plus difficile. dans les systèmes à courant continu, nécessitant des géométries de contact spécialisées, des mécanismes de soufflage d'arc magnétique ou des chambres étanches remplies de gaz.
- Les courants de défaut peuvent rester à des niveaux de pointe. et ce, bien plus longtemps avant qu'un dispositif de protection n'élimine le défaut.
- L'énergie déposée dans la faille (mesuré en I²t — courant au carré multiplié par le temps) peut être catastrophiquement élevé, même à partir de batteries relativement petites.
Dans un système BESS lithium-ion moderne fonctionnant à 1 000 VCC ou plus, un court-circuit boulonné peut produire des courants de défaut de l’ordre de plusieurs milliers à plusieurs dizaines de milliers d’ampères en quelques microsecondes après l’apparition du défaut.
Anatomie d'un court-circuit en courant continu
Comprendre la séquence de défauts aide les ingénieurs à concevoir des systèmes de protection plus efficaces. Un court-circuit en courant continu typique dans un système de stockage d'énergie se déroule en plusieurs phases distinctes :
1. Déclenchement du défaut
Un court-circuit se produit lorsque deux conducteurs de polarité opposée entrent en contact accidentellement suite à une défaillance de l'isolation, un connecteur endommagé, un choc mécanique, une défaillance interne de la cellule ou une erreur de câblage. Au moment du contact, l'impédance du circuit chute brutalement vers zéro.
2. Surtension de courant (échelle de la submilliseconde à la milliseconde)
Comme une batterie possède une très faible résistance interne, le courant augmente presque instantanément vers sa valeur maximale théorique — courant de court-circuit prospectif (PSCC)Dans les chaînes de batteries lithium-ion haute capacité, cette intensité peut atteindre 20 000 A, voire plus. Cette surtension engendre des forces électromagnétiques intenses entre les barres omnibus et les conducteurs, susceptibles de déformer ou de rompre physiquement certains composants.
3. Formation d'arc
En cas de défaut au niveau d'une connexion ou d'un contact partiel, un arc électrique continu se forme. Cet arc brûle à des températures extrêmement élevées (souvent supérieures à 20 000 °C au niveau de la colonne d'arc), capables de vaporiser les conducteurs en cuivre et d'enflammer l'isolant ou les matériaux de l'enveloppe environnants. Contrairement à un arc électrique alternatif, un arc électrique continu ne s'éteint pas spontanément.
4. Risque d'emballement thermique
Dans les cellules lithium-ion, la combinaison d'une chute de tension brutale et de la chaleur intense générée par le courant de défaut peut déclencher un emballement thermique : une réaction en chaîne exothermique au sein de la cellule qui libère des gaz inflammables et, dans les cas les plus graves, provoque un incendie ou une explosion. Ce risque secondaire est souvent plus dommageable que le défaut électrique lui-même.
5. Fonctionnement du dispositif de protection
Si une protection correctement sélectionnée est en place, le défaut est éliminé par le fonctionnement d'un Fusible DC, Disjoncteur CC (MCB/MCCB), contacteur haute tension CC — idéalement en quelques millisecondes après l'apparition du défaut. La rapidité et la capacité de limitation de courant du dispositif de protection déterminent la quantité d'énergie de défaut qui pénètre dans le système avant l'interruption.

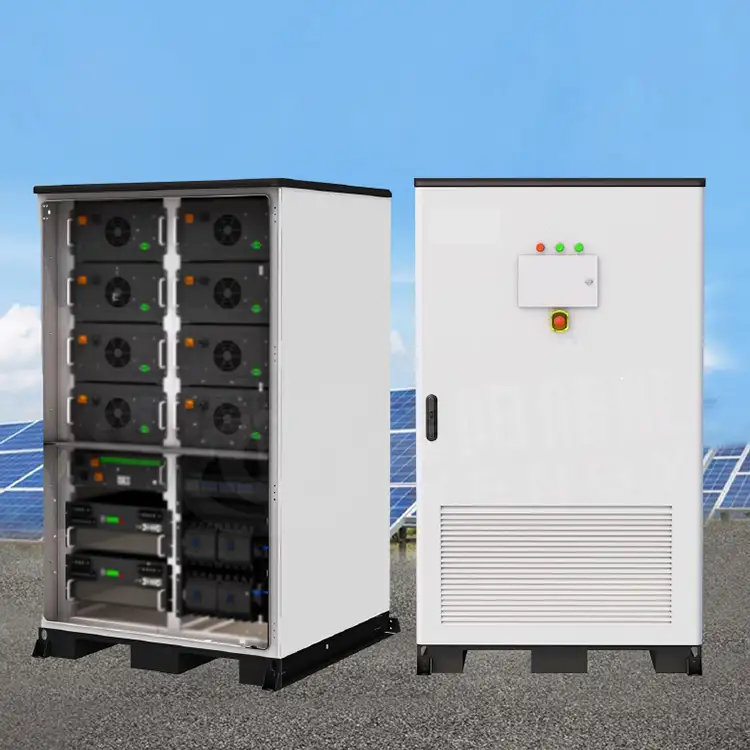

DÉCOUVREZ LES SOLUTIONS DE STOCKAGE D'ÉNERGIE HIITIO
Facteurs clés déterminant la gravité de la panne
Tous les courts-circuits en courant continu ne sont pas aussi destructeurs. Les dommages réels dépendent de plusieurs variables au niveau du système :
- Tension de la batterie : Les tensions de bus plus élevées produisent des énergies d'arc plus importantes et sont plus difficiles à interrompre. Les systèmes fonctionnant entre 1 000 et 1 500 V CC sont soumis à des exigences de protection nettement plus strictes que les systèmes 48 V.
- Résistance interne de la chaîne de batteries : Une résistance interne plus faible implique un courant de court-circuit potentiel (PSCC) plus élevé. Les batteries lithium-fer-phosphate (LFP) grand format utilisées dans les applications commerciales de stockage d'énergie par batterie (BESS) peuvent présenter une impédance remarquablement faible.
- Longueur et impédance du câble : Les câbles plus longs ajoutent de l'inductance et de la résistance, ce qui limite naturellement le courant de défaut. Les connexions par barres omnibus très courtes et à faible impédance représentent le pire scénario.
- État de charge (SoC) : Une batterie entièrement chargée supportera des courants de défaut plus élevés pendant plus longtemps qu'une batterie partiellement déchargée.
- Vitesse de fonctionnement du dispositif de protection : Chaque microseconde de délai permet à de l'énergie supplémentaire (I²t) d'être déposée sur le chemin du défaut. C'est pourquoi les fusibles à semi-conducteurs ultrarapides sont souvent préférés aux disjoncteurs thermomagnétiques dans les applications CC haute énergie.
Comment réagissent les dispositifs de protection
Un système de protection BESS bien conçu utilise plusieurs niveaux de protection, chacun ciblant différents aspects de l'événement de défaut :
Contacteurs CC haute tension
Les contacteurs à courant continu constituent le principal dispositif de commutation pour la connexion et la déconnexion du bloc-batterie, en conditions normales comme en cas de défaut. Lors d'un court-circuit, un contacteur correctement dimensionné doit pouvoir interrompre la totalité du courant de défaut sans subir de dommages dus à un arc électrique interne ni à la soudure des contacts. contacteurs HVDC scellés en céramique — comme ceux utilisés dans les applications BESS et EV — intègrent des systèmes de soufflage d'arc à aimant permanent qui forcent l'arc dans une chambre scellée remplie de gaz, permettant une interruption fiable à des tensions allant jusqu'à 2 500 VCC.
Contacteurs CC haute tension en céramique HIITIO
-
Contacteur haute tension 1500 Vcc 20 A -
Contacteur céramique CC haute tension 1200A 2500Vdc B -
Contacteur céramique CC haute tension 1200A 2500Vdc A -
Contacteur céramique haute tension CC 800 A 1500 XNUMX V CC D -
Contacteur céramique CC haute tension 700A 1500Vdc -
Contacteur céramique CC haute tension 500A 1500Vdc B -
Contacteur céramique CC haute tension 800A 2500Vdc B -
Contacteur céramique CC haute tension 800A 1500Vdc B

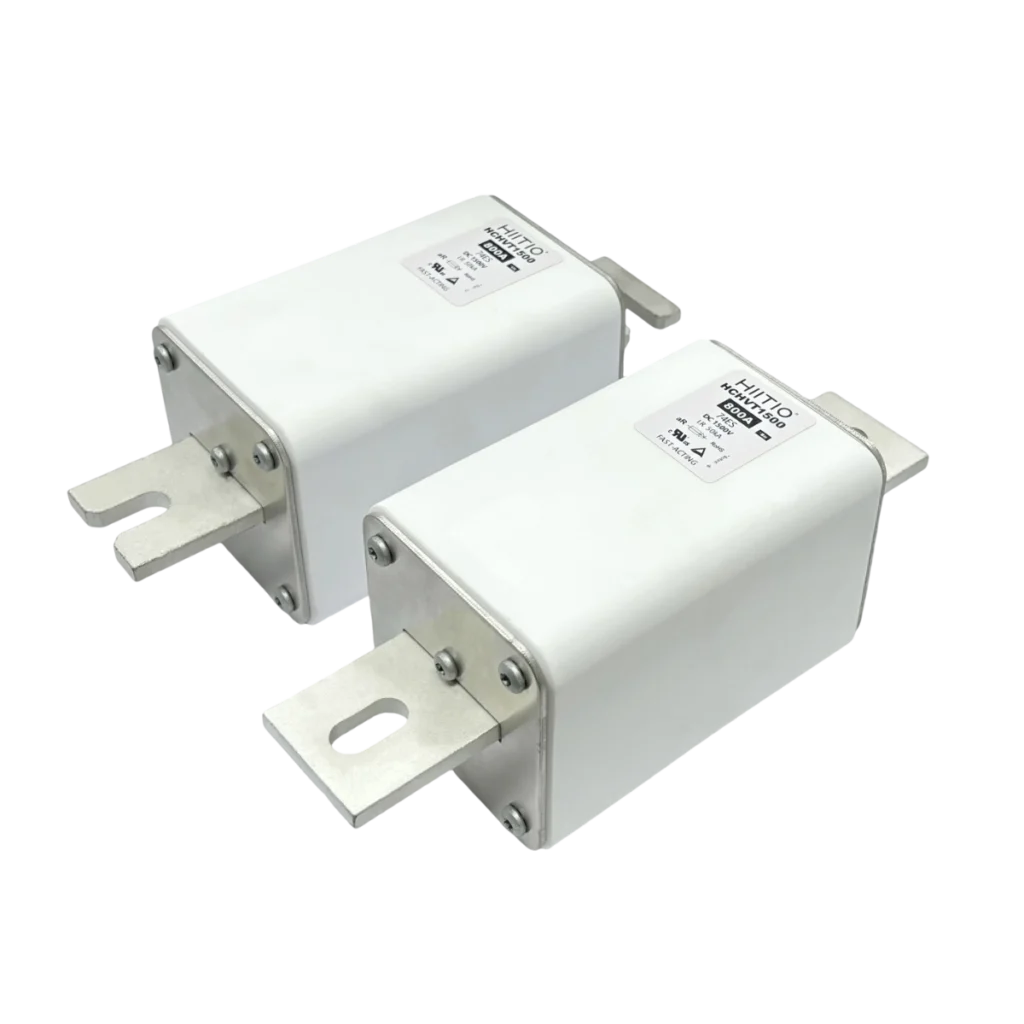

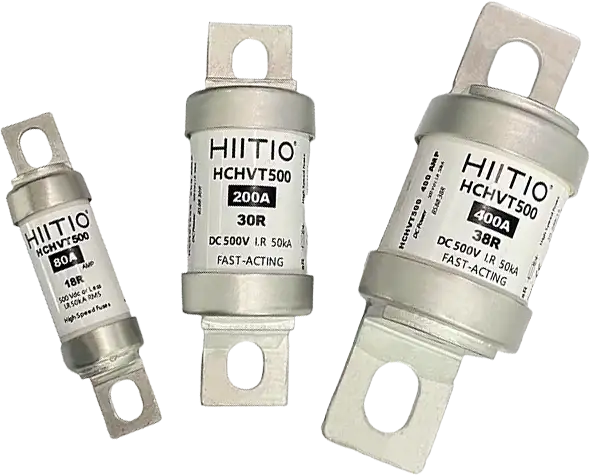

Fusibles CC à semi-conducteurs (ultra-rapides)
Pour un dépannage aussi rapide que possible, fusibles semi-conducteurs Ces dispositifs constituent la solution privilégiée. Ils sont conçus pour s'ouvrir en moins d'une milliseconde en cas de courant de défaut élevé, limitant ainsi considérablement l'énergie I²t qui s'échappe par rapport aux dispositifs de protection plus lents. Dans les applications de stockage d'énergie, le choix d'un fusible présentant la caractéristique de limitation de courant appropriée — adaptée au courant de court-circuit nominal (PSCC) de la batterie — est une étape de conception cruciale.
DÉCOUVREZ LA GAMME COMPLÈTE DE FUSIBLES POUR SEMI-CONDUCTEURS DE HIITIO
Disjoncteurs miniatures CC (MCB)
Pour les sections basse tension d'un système de stockage d'énergie par batterie (circuits de gestion de batterie, alimentations auxiliaires, systèmes de communication), les disjoncteurs miniatures (MCB) à courant continu assurent la protection contre les surintensités et les courts-circuits et sont réarmables manuellement. Il est essentiel d'utiliser des dispositifs spécifiquement conçus pour la coupure en courant continu, car les disjoncteurs à courant alternatif standard peuvent ne pas éliminer les défauts en courant continu de manière sûre.
Disjoncteur CC haute tension
Disjoncteur à boîtier moulé
Disjoncteur miniature UL489
Disjoncteur miniature Homeline enfichable UL
Système de gestion de batterie (BMS)
Le système de gestion de batterie (BMS) assure une protection logicielle en surveillant le courant, la tension et la température au niveau des cellules et des modules. En cas de court-circuit détecté, le BMS peut commander l'ouverture des contacteurs principaux ; toutefois, son temps de réponse (généralement de l'ordre de quelques dizaines à quelques centaines de millisecondes) est généralement trop lent pour limiter la surtension initiale due au défaut. Le BMS complète, et ne remplace pas, les dispositifs de protection matériels.
Meilleures pratiques de conception pour la protection contre les courts-circuits CC
Les ingénieurs chargés de spécifier les systèmes de stockage d'énergie doivent tenir compte des principes suivants :
- Calculer le courant de court-circuit présumé (PSCC) pour chaque point de protection du système, en tenant compte de l'impédance du câble et de la résistance interne de la batterie dans tous les états de charge prévus.
- Sélectionnez des dispositifs de protection dont le pouvoir de coupure en courant continu est vérifié. à la tension réelle du système — et non extrapolée à partir des valeurs nominales en courant alternatif.
- Dispositifs de protection coordonnés par couches : Fusibles semi-conducteurs à action rapide pour la limitation de courant, contacteurs pour l'isolation et disjoncteurs miniatures pour la protection des circuits de dérivation.
- Vérifier la compatibilité fusible-contacteur pour garantir que les deux appareils fonctionnent correctement ensemble en cas de défaut — une inadéquation des caractéristiques I²t peut entraîner des dommages au contacteur ou un défaut d'interruption.
- Prendre en compte la conception des barres omnibus et du boîtier : minimiser l'inductance dans les chemins de courant de défaut et s'assurer que les enveloppes peuvent résister à des niveaux d'énergie d'arc électrique appropriés au PSCC.
- Documenter et respecter les normes applicables, notamment la norme IEC 62619 (exigences de sécurité pour les piles au lithium secondaires dans les applications stationnaires), la norme UL 9540 et les codes électriques locaux pertinents.
Protégez votre système de stockage d'énergie avec HIITIO
Chez HIITIONous concevons des composants de protection CC répondant aux exigences rigoureuses des systèmes de stockage d'énergie par batterie, des applications solaires et des plateformes pour véhicules électriques. Nos contacteurs CC haute tension en céramique, d'une intensité nominale de 40 A à 1 000 A et d'une tension de seuil de 2 500 V CC, sont conçus avec la technologie d'amorçage par arc à aimant permanent pour garantir une coupure fiable et sans contournement, même en cas de courant de défaut élevé.
Conçu pour les conditions de défaillance les plus importantes
Associés à nos fusibles semi-conducteurs ultra-rapides, qui éliminent les défauts en moins d'une milliseconde afin de minimiser les pertes d'énergie I²t, vous obtenez un système de protection coordonné. construit selon les normes IEC, UL, CE et TÜVQue vous optiez pour un système de stockage d'énergie par batterie (BESS) résidentiel, un micro-réseau commercial ou un système de stockage à grande échelle, HIITIO vous propose les composants certifiés et testés dont vous avez besoin, avec une personnalisation possible pour les spécifications non standard.
